從4G到5G,看手機散熱係統的發展

來源:http://www.longzeqiqiu.com/hydt/306.html發布時間:2022-02-19

隨著手機性能的不斷提升,續航和散熱,一直是智能設備備受詬病的兩大槽點。而這一問題,正在隨著5G手機的登場,變得更加迫在眉睫。

▼手機散熱重要性

一部4G手機芯片功率約在3W上下,但到5G功率最高會來到11.4W。同時,5G手機電源功率會比4G手機多出7-8瓦,5G芯片的計算能力則比現有4G芯片高5倍以上,而無線充電對信號傳輸的要求更高。

這一切,都對手機的散熱能力提出了嚴峻的考驗。

更不用說隨著AI技術和AR應用增加,手機運算速度及數據處理能力持續提升,更會讓手機發熱量提升一個等級。

因此,整機功耗的增加,再加上手機內部空間越來越擁擠,都會讓散熱成為手機設計的難點及關鍵。

▼ 多種因素影響使得 5G 手機散熱需求大幅增加




在4G時代,石墨片由於其出色的導熱性,被作為手機電路板散熱的不二之選。蘋果、OPPO、小米等廠商,都在其智能手機產品中,使用石墨作為散熱方案。

▼ 石墨散熱下遊應用中手機占比 67%


然而隨著高耗能5G手機的落地,更高級的散熱方案也開始逐步登場。

就目前已經發布的5G散熱方案來看,單一石墨散熱,正在逐漸升級為“石墨+熱管”或者“石墨+均熱板(VC)”方案。

1、石墨+熱管

部分5G手機采用的是“熱管+石墨散熱”方案解決熱問題。

熱管散熱技術的原理,是用中空設計的銅管,管中裝有少量的水或其他化學物質,當手機散熱溫度超過臨界溫度時,銅管中的液體氣化,蒸汽順著管壁的毛細結構將熱量從主板帶走,進行點對點導熱。

▼液冷銅管散熱結構及原理


2、石墨+均熱板(VC)

華為Mate 20 X 5G和vivo APEX 2019 則采用的是石墨烯膜+均(jun1)熱板的方式散熱。

▼均熱板散熱結構及原理


▼華為 Mate 20 X 5G 采用石墨烯膜+均溫板方式


均熱板(VC)原本主要用於高端數據中心服務器散熱,管體厚重。不過,經過很長時間的輕薄化改良和優化之後,目前華為Mate20 X上可以做到0.4mm的厚度,對生產工藝的要求非常苛刻。

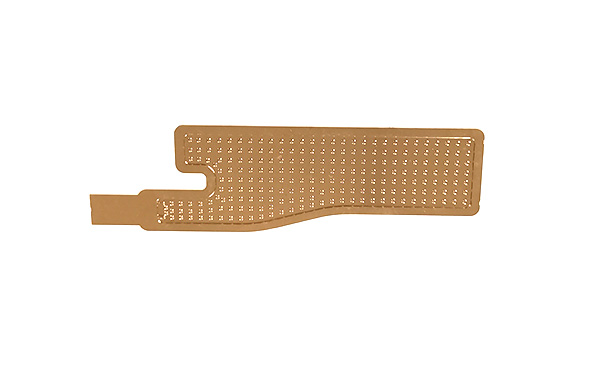

這種手機上的VC采用半導體加工常用的蝕刻工藝,加工出小於0.1mm壁厚的板材,采用比頭發絲還細的銅絲,編製成內部回液毛細結構,經過700℃左右高溫燒結,焊接,抽真空,注液,密封等多道工藝,形成蒸汽流動,液體回流的高效兩相傳熱均溫板,實現0.4mm厚度VC量產應用。

這種VC應用範圍廣泛,特別適用於高度空間受到嚴格限製的環境中,如筆記本電腦,工作站和網路服務器等。

熱管/VC散熱能力強,技術門檻高,是未來解決手機高功耗的重要方式。

▼ 為解決高功耗帶來熱問題,Mate 20X 采用“石墨+VC”散熱

為解決散熱問題,華為采用“石墨烯膜+VC液冷冷板”散熱方案,使Mate 20 X的散熱能力較上代Mate 10提升約50%,發熱集中點的溫度較上代下降了3度以上。

東莞市萝卜视频在线观看電器科技有限公司的蝕刻生產線有著豐富的蝕刻經驗,精度0.01,在手機散熱片的生產和供應上為客戶提供滿意的服務。更多VC散熱片的技術問題和生產問題,可谘詢0769-82873178。
